襯氟蝶閥氟塑料襯里層的質量要求

作者：永嘉亞特防腐閥門有限公司來源：http://kfvd.cn 更新時間：2016-03-31 0:02:09 點擊次數(shù)：

襯氟蝶閥氟塑料襯里層的質量要求

氟塑料襯里閥門的表面應當光滑平整、無氣孔、裂紋、夾渣等缺陷。法蘭的翻邊處及其他轉角處應色澤均勻，無泛白現(xiàn)象。并符合GB/T23711.1-2009和GB/T23711.6-2009的規(guī)定。氟塑料是高分子材料，有數(shù)據(jù)表明，氟塑料密度越大滲透系數(shù)越小，它們之間有線性關系。氟塑料襯里層的密度應≥2.16g/cm3，且不允許有雜質存在。

氟塑料的防腐蝕性能，必須達到標準的規(guī)定。如不能確定氟塑料的防腐蝕性能，必須按GB/T1763的規(guī)定做試驗確認。特別是在更換新牌號氟塑料時要作試驗。用于食品、醫(yī)藥、衛(wèi)生級閥門的襯里材料，還應無毒、無菌、無雜質清潔衛(wèi)生的材料，符合GB/T17219的規(guī)定。

氟塑料與基體的結合強度，是衡量襯里質量好壞的標準之一。氟塑料襯里層應與基體貼合，法蘭面的襯里層應襯滿密封面，并且有扣緊基體的設計結構，襯里層在負壓0.08MPa條件下，氟塑料襯里層不出現(xiàn)凸起現(xiàn)象。

制造工藝

1 氟塑料襯里前的表面處理

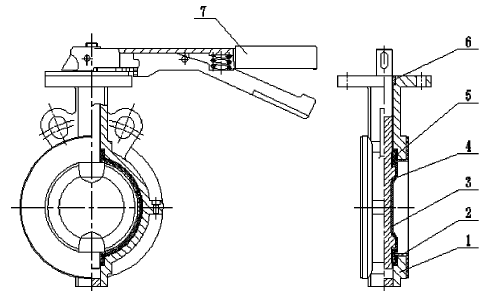

閥門襯里前，應將受襯面毛刺、油污清除干凈、修磨平整，盡可能使受襯面達到GB8923中規(guī)定的St2級，還可以采用機械加工的方法，將受襯面加工出T形槽和螺紋溝槽，增加襯里層與基體的結合強度，防止襯里層脫殼。將襯里面內部轉角處的棱角銳邊倒鈍，內圓角R＞2mm，外圓角R＞3mm，減少應力，防止襯里層被銳角刺破。應盡量滿足襯里工藝的要求。

2 模壓成型

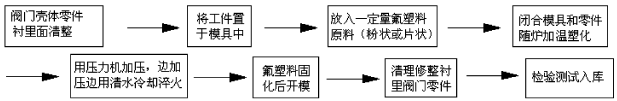

將需要模壓的蝶閥零件放入模具中，送入加熱爐內加溫，加溫到一定溫度，如將氟塑料加熱到290℃～370℃使其熔融，在7～12MPa壓力下，使熔體充滿模具、壓實，冷至150℃脫模即待到制品。見工藝流程圖。
