襯氟球閥襯氟球閥結構

　　在發展中國家，襯氟球閥廣泛用于煉油，長輸管道，化工，造紙，制藥，水利，電力，市政，鋼鐵等行業，在國民經濟中發揮著重要作用。

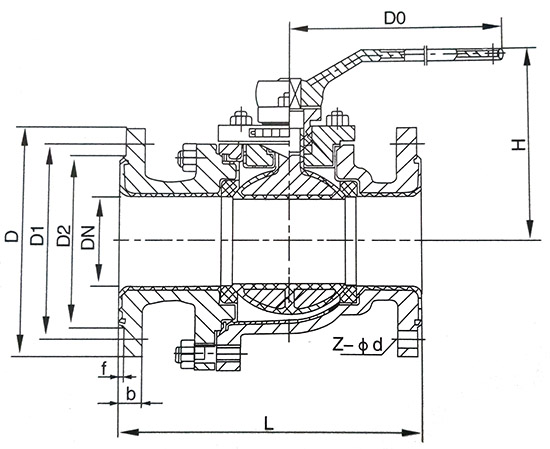

手動襯氟球閥襯氟球閥結構

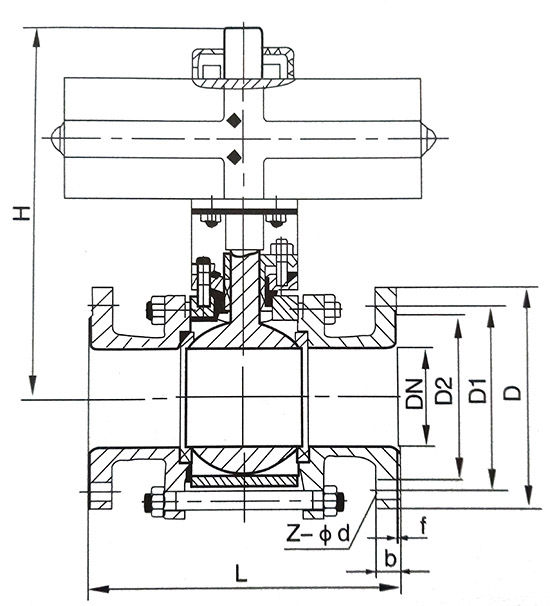

氣動襯氟球閥襯氟球閥結構

　　襯氟球閥的閥盤是帶有圓形通道的球體，該通道圍繞垂直于該通道的軸旋轉，并且球與閥桿一起旋轉以達到打開或關閉通道的目的。僅在90度旋轉操作和小旋轉扭矩的情況下，襯氟球閥才能緊密關閉。根據工作條件的要求，可以組裝不同的驅動裝置以形成具有不同控制方式的襯氟球閥，例如電動襯氟球閥，氣動襯氟球閥，液壓襯氟球閥等。

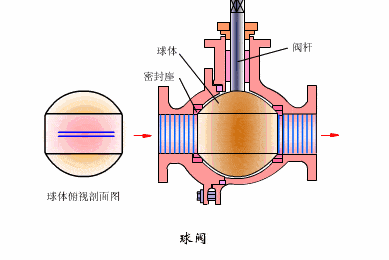

球閥的工作原理

　　由于襯氟球閥通常用橡膠、尼龍和聚四氟乙烯作為閥座密封圈材料，因此它的使用溫度受到閥座密封圈材料的限制。

　　又由于襯氟球閥的閥座密封圈通常采用塑料制成，故在選擇襯氟球閥的結構和性能上，要考慮襯氟球閥的耐火和防火，特別是在石油、化工、冶金等部門，在易燃、易爆介質的設備和管路系統中使用襯氟球閥，更應注意耐火和防火。

　　通常，在雙位調節、密封性能嚴格、泥漿、磨損、縮口通道、啟閉動作迅速（1/4轉啟閉）、高壓截止（壓差大）、低噪聲、有氣穴和氣化現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用襯氟球閥。

　　襯氟球閥也適用于輕型結構、低壓截止（壓差?。?、腐蝕性介質的管路系統中。在低溫（深冷）裝置和管路系統中也可選用襯氟球閥。

　　在冶金行業的氧氣管路系統中，需使用經過嚴格脫脂處理的襯氟球閥。在輸油管線和輸氣管線中的主管線需埋設在地下時，需使用全通徑焊接式襯氟球閥。在要求具有調節性能時，需選用帶V形開口的專用結構的襯氟球閥。在石油、石油化工、化工、電力、城市建設中，工作溫度在200度以上的管路系統可選用金屬對金屬密封的襯氟球閥。

　　襯氟球閥的優點：

　　1.襯氟球閥不受安裝方向的限制，介質的流動方向可以是任意的。流體阻力小，全通徑襯氟球閥基本上沒有流動阻力。

　　2.襯氟球閥有兩個密封面。目前，各種塑料被廣泛用于襯氟球閥的密封表面材料，具有良好的密封性能，可以實現完全密封。它也廣泛用于真空系統。

　　3.襯氟球閥適合頻繁操作，啟閉迅速輕便。它易于操作，并且可以快速打開和關閉。從完全打開到完全關閉只需旋轉90度，這對于長距離控制很方便。

　　4，該襯氟球閥結構簡單，密封圈一般可動，拆裝方便。

　　5.當閥門完全打開或關閉時，球和閥座的密封表面應與介質隔離。當介質通過時，閥密封面不會被腐蝕。

　　6.它可用于多種應用，例如直徑范圍從幾毫米到幾米，可以施加從高真空到高壓的壓力。

　　7.襯氟球閥由于在打開和關閉過程中具有擦拭特性，因此可用于具有固體懸浮顆粒的介質。

　　8.襯氟球閥流體阻力小，無振動，噪音低。
